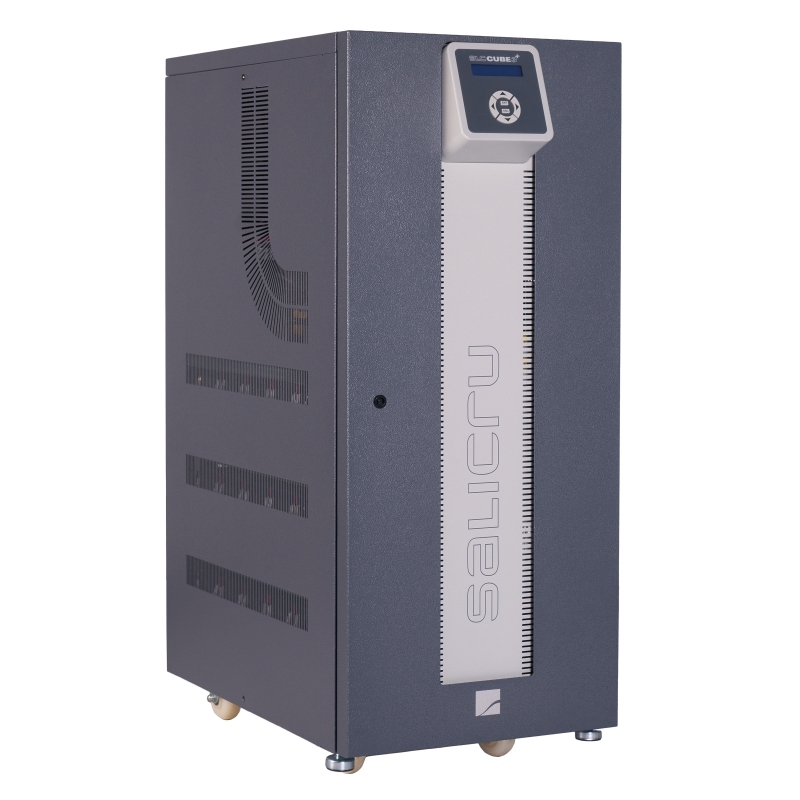

Salicru UPS 20KVA SLC-20-CUBE3+ - Vista Principal

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 1

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 2

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 3

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 4

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 5

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 6

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 7

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 8

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 9

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 10

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 11

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 12

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 13

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 14

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 15

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 16

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 17

Salicru UPS 20KVA SLC-20-CUBE3+ - Imagem de Detalhe 18

Marca	Salicru
Modelo	SLC-20-CUBE3+ (681LA000024)
Tipo	Torre
Tecnologia	- On-Line, doble conversión, HF con doble bus DC
Entrada	- Tensão nominal: Monofásica 120 / 127 / 220 / 230 / 240 V Trifásica 3 x 208 / 3 x 220 / 3 x 380 / 3 x 400 / 3 x 415 V (3F + N) - Margem de tensão: +15% / -20% (configurável) - Frequência nominal: 50/60 Hz - Margem de frequência: ± 10% - Fator de potência: 1 a partir de 10% de carga - Distorção harmónica total(THDi): 100% carga: <1,5% / 50% carga: <2,5% / 10% carga: <6,0% - Topologia rectificador: Trifásico IGBT onda completa, arranque suave e PFC, sem transformador
Saída	- Fator de potência: 0.9 - Tensão nominal: Monofásica 120 / 127 / 220 / 230 / 240 V Trifásica 3 x 208 / 3 x 220 / 3 x 380 / 3 x 400 / 3 x 415 V (3F + N) - Precisão de tensão: ± 1% - Tempo de resposta: 20 ms para saltos de carga 0%÷100% e queda de tensão até -5% - Velocidade máxima de sincronização: 1 Hz/s a 10 Hz/s (programável) - Distorção harmónica total (THDv): Carga linear: <0,5%: Carga não linear: 7,5 ÷ 80 kVA: <1,5% / 100 ÷ 200 kVA: <2% (EN-62040-3) - Sobrecarga admissível: 125% durante 10 min / 150% durante 60 s - Fator de crista admissível: >3:1 - Eficiência total modo On-line: 7,5÷60 kVA: 92,0%÷93,0% / 80÷200 kVA: 94,0%÷95,0% - Eficiência Smart Eco-mode: Até 98%
Bypass	- Tipo e critério de actuação: De estado sólido - Tempo de transferência Modo: On-line: Nulo Smart Eco-mode: 4ms (típico) - Transferência para bypass: Imediato, para sobrecargas superiores a 150% - Retransferência: Automático, após desaparecimento de alarme
Bypass manual	- Sim (tipo: Sem interrupção)
Bateria	- Tipo (de série): Chumbo ácido, seladas, livres de manutenção - Regulagem de tensão de carga: Batt-Watch
Comunicação	- Portas: 1 x RS232 / 485 com protocolo Modbus + 1 USB (2) - Interface a relés: 4 x Falha AC, bypass, bateria baixa e geral - Slots livres: 1, para SNMP/SICRES - Conexão em paralelo: 2 x conectores
Gerais	- Temperatura de trabalho: 0º C ÷ +40º C - Humidade relativa: Até 95%, sem condensação - Altitude de trabalho: 2.400 m.s.n.m. - Ruído acústico a 1 metro: <52 dB(A)
Normativa	- Segurança: EN-62040-1-2; EN-60950-1 - Compatibilidade electromagnética (CEM): EN-62040-2 - Funcionamento: VFI-SS-111 segundo EN-62040-3 - Gestão de Qualidade e Ambiental: ISO 9001 e ISO 14001
Dimensões	- 775 x 450 x 1100 - Peso: 235Kg
Potência	- 20000 VA / 18000 W
Data de revisão	18-09-2019 por MSB
